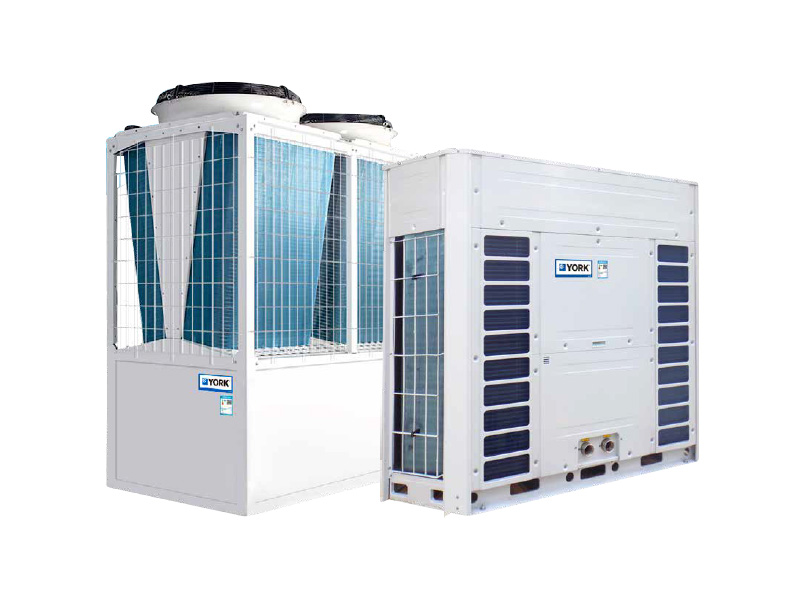

YCAE-X

　　约克模块式风冷冷水/热泵机组传承YORK®多年模块机设计、制造、运行和服务经验， 致力于打造性能卓越、稳定可靠、智能控制、应用灵活和低碳环保的机组，
　　为客户提供更高效节能、安装操作便捷的使用体验。
　　X-Power系列以其超高效的性能引领模块式风冷冷水/热泵机组市场。
　　在YCAE-X机组的优异平台上，约克持续创新，开发全新一代YCAE-XHR热回收机组，满足客户更多的应用需求。
　　性能卓越
　　远超国家一级能效国家专利设计
　　稳定可靠
　　性能稳定，优质部件，多重验证， 多年经验的传承与创新
　　智能控制
　　新一代微电脑控制平台，32台模块拼接，轻松接入楼宇BAS系统
　　低碳环保
　　采用环保冷媒R410A，安全环保无淘汰期； 利用可再生能源空气能，可减少间接和直接碳排放，保护大气环境
　　应用灵活
　　安装灵活，配置灵活，运行灵活
　　性能卓越
　　高效设计

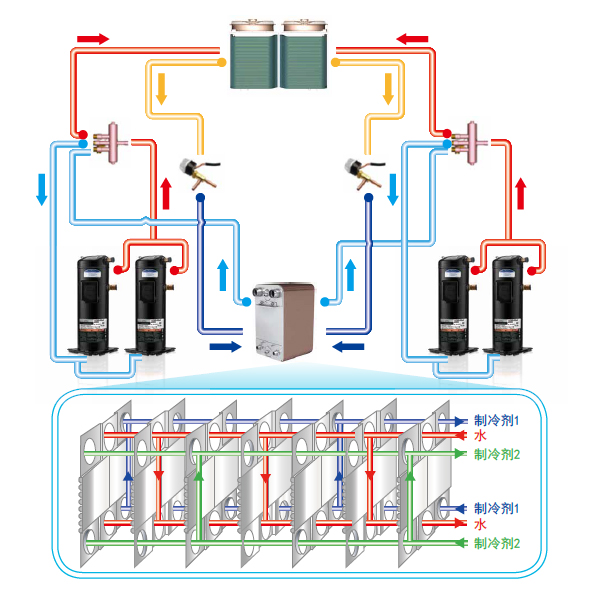

　　压缩机并联设计：单压缩机运行时空气侧换热器与水侧换热器的换热面积得到充分利用，有效提高机组性能，尤其是部分负荷运行时的性能；
　　双冷媒系统独立风道设计：单模块内两套冷媒系统轻松实现完全独立运转，降低部分负荷下的风机功耗，性能更优；
　　交叉对流式水侧换热器：水侧和两个制冷剂侧交叉对流换热， 任一板片间水流同时与两个制冷剂系统接触，保证全部水流始终参与换热，最大限度地提高单台机组部分负荷运行时的性能；
　　多级能量调节：单模块最多实现四级能量调节(0-25%-50%- 75%-100%)，单系统最高可以32台机组拼接，能量调节范围高达128级，接近无极调节，效率更高，更节能。

YCAE065X专利：
 全新外形设计，获得专利认证
U型空气侧换热器设计：
双U拼接，进风更顺畅，风场更合理；
四面换热设计：
全方位换热，合理利用空间，有效提高换热效率；
定制型风扇组件：
风扇、电机、导风圈、导风罩一体式设计，风量大、风阻小，换热效率高，噪音更低；

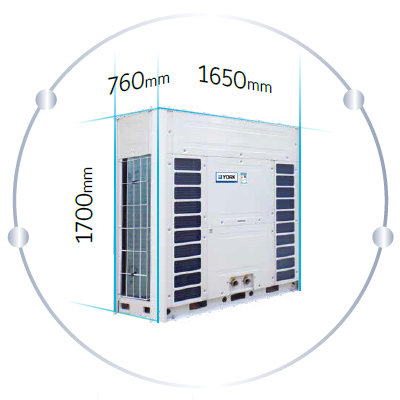

紧凑型结构：
创新的模块机外形设计，尺寸更小巧，同冷量机型尺寸仅为传统机组的65%，应用灵活；
YCAE100/130X专利：

U型空气侧换热器设计：
四U拼接，小倾角设计，风场更合理， 换热效率高；
独立风道设计：
双冷媒回路完全独立运行，能效更高；
八面换热设计：
全方位换热，合理利用空间，有效提高换热效率；
定制型风扇组件：
风扇、电机、导风圈、导风罩一体式设计，风量大、风阻小，换热效率高，噪音更低；

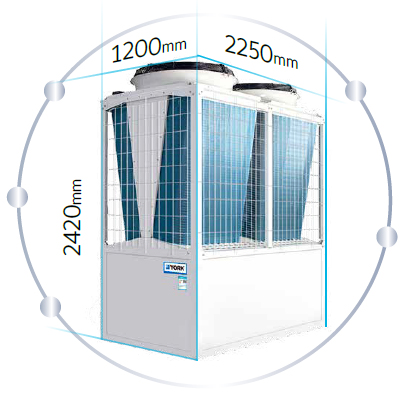

紧凑型结构：
创新的模块机外形设计，尺寸更小巧，同冷量机型尺寸仅为传统机组的68%，应用灵活；

　　稳定可靠
　　经验丰富

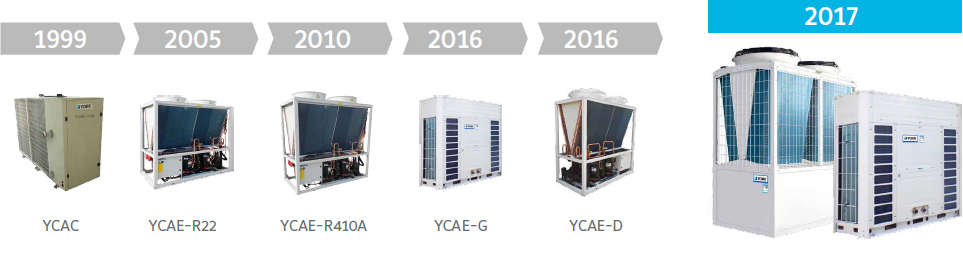

　　江森自控约克拥有20年以上的模块机产品设计、运行和服务经验。至今全国有超过百万台设备在运转。


　　性能可靠

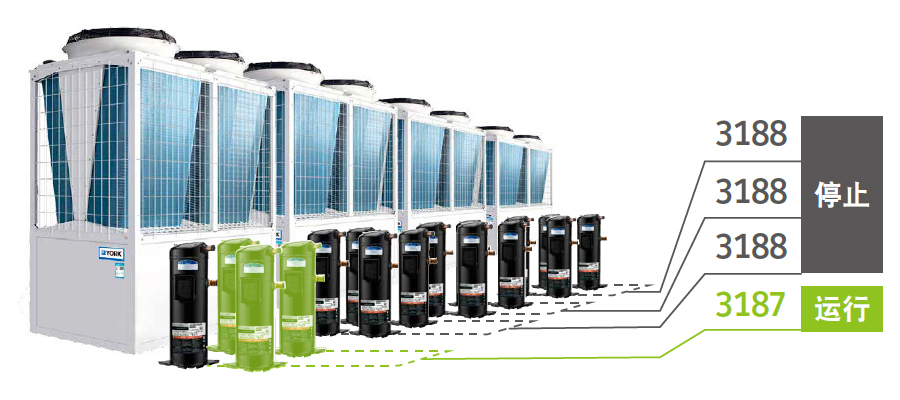

　　压缩机均衡运转：YCAE-X系列机组实时监控各压缩机的运行状况， 智能均衡调配每个压缩机的运转时间，延长机组的整体寿命。


　　多重除霜功能：

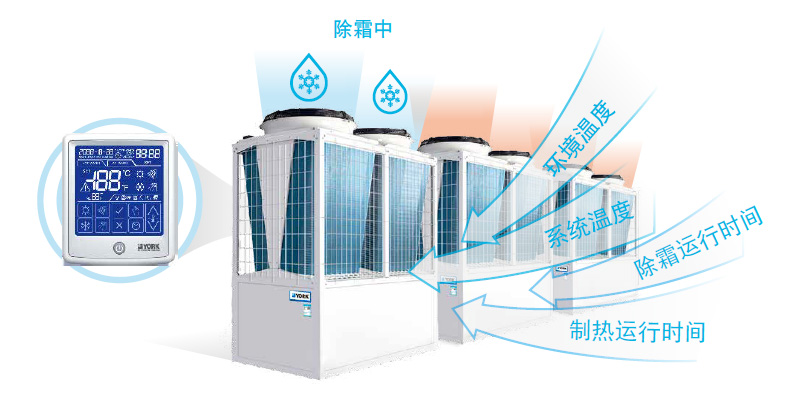

　　智能除霜-YCAE-X系列机组可精确感知结霜情况下系统压力与温度的变化，智能选择最佳除霜时机，避免化霜不尽或频繁化霜等问题；
　　手动除霜-YCAE-X系列机组除了有智能除霜功能外，还设计有手动除霜功能，在环境湿度高而形成厚霜层或者恶劣低温形成冰层时，可以执行手动除霜功能，彻底清除霜层或冰层。
　　除霜升级：

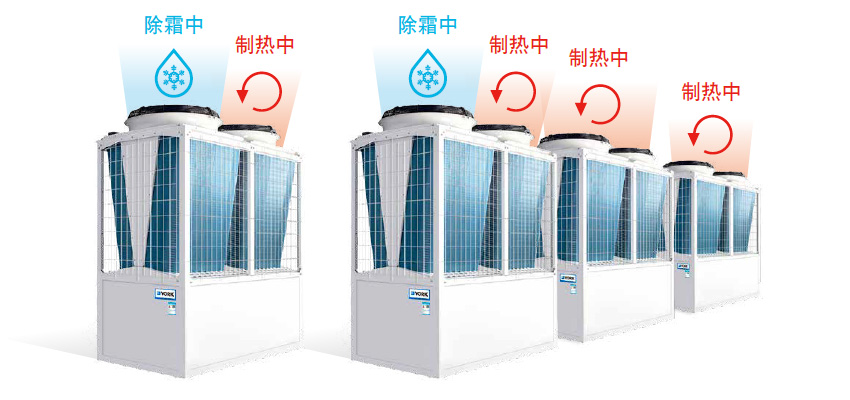

　　单模块同时除霜制热：创新除霜设计，单模块双冷媒系统完全独立运行，轻松实现单模块边除霜边制热，冬季制热运行更稳定；
　　制热除霜不停机：多模块拼接时，单台模块除霜不影响其他模块正常制热运行，同时参与拼接的每个模块均可以实现边除霜边制热， 整个系统制热效果更有保障。
　　多重防冻保护:
　　夏季自动防冻功能：单机回水温度低于设定值时，机组自动保护， 待回水温度达到设定值以上，机组自动恢复运转，防止夏季冷冻水温过低导致换热器冻裂；
　　冬季自动防冻功能： 第1重：水泵运行防冻
　　通过检测环境温度与系统水温来自动启动循环水泵，防止系统水结冰；
　　第2重：制热运行防冻
　　启动循环水泵后，如还未达到设定温度，压缩机自动开启进行强制制热运转，直至水温达到设定值后机组自动停机；
　　第3重：制热升级防冻
　　机组提供辅助电加热控制信号，客户可自行安装辅助电加热设备。如以上两重防冻开启后，水温还未达到设定温度，辅助电加热自动启动，压缩机持续运转，直到水温达设定值后机组自动停机。
　　性能参数

高效系列

标准系列

机组型号

YCAE065XRME

YCAE100XRME

YCAE130XRME

YCAE130GRME50-0B

名义制冷量/名义制热量

kW

65.0/66.0

100.0/100.7

130.0/131.9

130/134

名义制冷输入功率/名义制热输入功率

kW

20.4/20.0

29.2/31.0

39.3/42.8

40.7/41.8

部分负荷性能系数


4.30

4.34

4.34

3.6

电源

V/Ph/Hz

380/3/50

制冷剂


R410A

压缩机

类型


涡旋

数量

台

2

3

4

2

风扇电机

风机数量

台

2

2

2

2

风量

m3/h

11000x2

12500+21500

21500x2

21500*2

电机功率

kW

0.9x2

0.87+1.65

1.65x2

1.65*2

机外静压

Pa

30

0

0

0

水侧换热器

形式


钎焊板式换热器

名义水流量

m3/h

11.2

17.2

22.4

22.4

机组水压降

kPa

61

60

60

50

进出水管连接尺寸


DN50

DN65

DN65

DN65

水管连接方式


螺纹

卡箍

卡箍

卡箍

外形尺寸

长x宽x高

mm

1650x760x1700

2250x1200x2420

2250x1200x2420

2250x1200x2420

机组重量

运行重量

kg

503

864

982

972

电气规格

额定电流（制冷/制热）

A

37.4/36.7

55/58

74/80

76.3/78.4

最大电流

A

52

85

112

97

噪音

dB(A)

65

68

69

69


机组型号

热泵

单冷

YCAE045GR*E

YCAE065GR*E

YCAE045GS*E

YCAE065GS*E

制冷量/制热量

kW

45/46

65/66

45/-

65/-

制冷总输入功率/制热总输入功率

kW

15.1/14.3

20.4/20

15.1/-

20.4/-

电源

V/Ph/Hz

380/3/50

压缩机

形式

-

全封闭涡旋

数量

台

2

风扇电机

风机数量

台

2

风量(高/低)

m3/h

7200/6050

11000/9000

7200/6050

11000/9000

电机功率

kW

0.4/0.3

0.9/0.5

0.4/0.3

0.9/0.5

机外静压

Pa

30

水侧换热器

形式



钎焊板式换热器

水压降

kPa

40

进出水管规格



G2'内螺纹

水管连接方式



螺纹

水流量

m3/h

7.74

11.18

7.74

11.18

外形尺寸

长×宽×高

mm

1300×760×1700

1650×760×1700

1300×760×1700

1650×760×1700

重量

运行重量

kg

375

499

350

470

电气规格

额定电流（制冷/制热）

A

28.3/26.8

37.4/36.7

28.3

37.4

最大电流

A

36

52

36

52

噪音

半消音室声压级(低)

dB(A)

61

65

61

65

　　注：
　　1.因本公司产品更新而致型号规格、参数变更，恕不另行通知；
　　2.额定制冷能力测试工况：室外环境温度35℃（干球），主机制冷进/出水温度12℃/7℃；
　　3.额定制热能力测试工况：室外环境温度7℃（干球）/6℃（湿球），制热进/出水温度40℃/45℃；
　　4.标示噪音值为约克半消音室实验值，根据不同的安装条件会有所差异。
